催化燃烧设备设计规范要求是什么？从废气预处理到安全验收的完整设计指南
2026-09-20朴华科技核心结论如下：催化燃烧设备设计的核心依据是 HJ 2027-2013《催化燃烧法工业有机废气治理工程技术规范》，关键设计参数包括：设计空速 10000-40000h⁻¹、预热温度 250-350℃、进入装置的 VOCs 浓度须低于爆炸极限下限的 25%、净化效率不低于 97%。本文提供从废气预处理条件判定、六大核心设计参数、安全防爆设计到设备验收的完整设计指引，涵盖 CO 与 RCO 两种工艺路线的选型对比和常见设计缺陷分析，适用于 VOCs 治理工程的设计人员、环保工程师及企业环保管理人员。
一、设计前必须判定的三个废气准入条件
催化燃烧设备并非“万用设备”，在进入工艺设计之前，必须首先判定废气是否满足进入催化燃烧装置的基本条件。以下三项条件若不满足，设计方案必须从预处理阶段重新考虑。
条件一：颗粒物浓度必须低于 10mg/m³。HJ 2027-2013 第 4.5 条明确规定，进入催化燃烧装置的废气中颗粒物浓度应低于 10mg/m³。颗粒物会在换热器表面和催化剂床层积聚，不仅降低传热和催化效率，还可能因局部过热引发安全隐患。当废气中颗粒物含量高于 10mg/m³ 时，必须采用干式过滤、湿式洗涤等方式进行预处理。
条件二：不得含有催化剂中毒物质。进入催化燃烧装置的废气中不得含有硫化物、卤化物、有机硅、有机磷等会引起催化剂中毒的物质。这些物质会与贵金属活性组分发生不可逆反应，导致催化剂永久失活。若废气中含有此类物质，不宜采用催化燃烧技术处理。
条件三：废气温度宜低于 400℃。进入催化燃烧装置的废气温度宜低于 400℃，超过此温度需在进入装置前设置降温措施。
此外，进入催化燃烧装置的废气浓度、流量和温度应保持稳定，不宜出现较大波动。废气 VOCs 浓度应严格控制在其爆炸极限下限的 25% 以下。
二、设计空速、预热温度与净化效率：六大核心参数
催化燃烧设备的设计参数体系围绕“空速—温度—效率”三个维度展开。下表汇总了 HJ 2027-2013 及各地技术指南中的核心设计参数要求：
| 设计参数 | 推荐范围/限值 | 依据来源 |
|---|---|---|
| 设计空速 | 10000-40000h⁻¹，不应高于 40000h⁻¹ | HJ 2027-2013；地方技术指南 |
| 预热温度 | 250-350℃，不宜超过 400℃ | HJ 2027-2013；佛山技术指南 |
| 催化剂工作温度 | 低于 700℃，可承受 900℃ 短时冲击 | 地方技术指南 |
| 催化剂设计使用寿命 | 大于 8500h | 地方技术指南 |
| 净化效率 | 不低于 97% | HJ 2027-2013 第 6.1.2 条 |
| 设计风量 | 按最大废气排放量的 120% 设计 | HJ 2027-2013 第 6.1.1 条 |
空速的确定是设计的首要环节。设计空速直接影响催化剂用量和反应器体积——空速越高，催化剂用量越少、设备体积越小，但催化效率可能下降。空速的选择应综合考虑催化剂种类、载体型式、废气组分等因素。催化剂床层的设计空速宜大于 10000h⁻¹，但不宜大于 40000h⁻¹。一般地，贵金属催化剂可选用较高的空速，而非贵金属催化剂则需要适当降低空速以保证充分的接触反应时间。
预热温度的设定取决于所选催化剂的起燃温度。不同催化剂的起燃温度存在差异，贵金属催化剂（Pt、Pd）的起燃温度一般在 250-350℃ 之间，非贵金属催化剂起燃温度比贵金属催化剂高出约 50℃。设计时应以催化剂供应商提供的起燃温度数据为基础，确保预热室温度能够稳定达到催化剂起燃温度，同时不宜超过 400℃。
净化效率的设定直接关系到排放达标。HJ 2027-2013 规定催化燃烧装置的净化效率不得低于 97%。设计要求净化效率大于 95% 的，在工程实践中通常取 97% 以上作为设计目标。实际净化效率受空速、温度、催化剂活性等多因素影响，设计时应对这些参数进行综合优化。
三、CO 与 RCO 工艺路线如何选择
催化燃烧工艺分为常规催化燃烧（CO）和蓄热式催化燃烧（RCO）两大类。两者的核心区别在于热量回收方式不同，选择时需要进行热量平衡计算。
选择原则：当废气中有机物燃烧后产生的热量足以维持催化剂床层自持燃烧时，应采用常规催化燃烧工艺（CO）；当热量不足以维持自持燃烧时，宜采用蓄热催化燃烧工艺（RCO）。
两种工艺路线的关键指标对比如下：
| 对比项目 | CO（常规催化燃烧） | RCO（蓄热式催化燃烧） |
|---|---|---|
| 氧化温度 | 约 300℃ | 约 300℃ |
| 热回收方式 | 金属换热器 | 蓄热陶瓷 |
| 热回收效率 | 约 65% | 大于 85% |
| 设计压降 | 低于 2kPa | 低于 3kPa |
| 蓄热室截面风速 | 不适用 | 不宜大于 2m/s |
| 适用浓度范围 | 中高浓度（可自持燃烧） | 低浓度（需蓄热补偿） |
数据来源：HJ 2027-2013；HJ/T 389-2007；地方 VOCs 治理技术指南。
RCO 在 CO 的基础上增加了蓄热室，通过蓄热陶瓷实现热量回收，热回收效率可达 85% 以上，在低浓度条件下可实现热量平衡，能耗更低。但 RCO 的投资成本和催化剂成本也相对较高，且系统压降更大。
在确定工艺路线时，还应考虑废气中是否含有高沸点或易聚合物质。这类物质可能在换热器表面冷凝结焦，影响换热效率甚至引发安全隐患。含有此类组分时，应在预处理阶段考虑冷凝回收或吸附去除。
四、安全防爆设计：从浓度联锁到泄压保护
催化燃烧设备处理的是易燃易爆的有机废气，安全设计贯穿从预处理到设备本体的全过程。安全设计的基本逻辑是“源头控制 + 本体防护 + 应急响应”三重防线。
4.1 VOCs 浓度在线监测与联锁控制
这是安全设计的第一道防线。系统必须设置高可靠性的 LEL 在线检测仪，并与新风阀、紧急排放阀、主风机等实现硬线安全联锁。当浓度超过安全设定值（通常为 LEL 的 25%）时，系统应自动报警并执行预设安全程序。
具体联锁逻辑建议如下：
浓度 > 20%LEL：自动开启稀释风机补新风稀释；
浓度 > 25%LEL：声光报警，切断脱附加热，关闭车间进气阀；
浓度持续超标：系统紧急停机，废气切换旁通排空。
浓度检测仪表应安装在设备进气总管和脱附管路两处，探头防爆等级不低于 Ex d IIB T4。
4.2 阻火与泄压设计
在废气进气总管、脱附热风管道、催化炉入口等关键位置均应安装阻火器，阻火器性能应符合 HJ/T 389-2007 中 5.4 的规定。阻火器的阻火元件应能有效淬灭火焰，防止火焰沿管道传播至前端。阻火器需定期清理积碳，防止堵塞失效。
管路系统和催化燃烧装置的防爆泄压设计应符合 GB 50160 的要求。活性炭吸附箱体、催化炉腔体、换热器顶部均应按风量计算泄爆面积并安装泄爆片，泄爆口应朝向室外无人区域。
4.3 超温保护与电气防爆
催化床温度是核心控制参数，必须设置多点冗余温度传感器。当反应器出口温度达到 600℃ 时，控制系统应能报警并自动开启稀释设施。催化燃烧设备应进行整体保温处理，外表面温度不应高于 60℃。
安装在防爆危险区域内的所有电气设备——包括电机、仪表、开关、接线盒等——必须采用符合气体防爆等级的防爆型产品。设备应具备短路保护和接地保护功能，接地电阻应小于 4Ω。在催化燃烧装置附近应设置消防设施。
五、催化剂选型与中毒预防
5.1 催化剂类型与关键参数
催化燃烧催化剂主要分为贵金属催化剂（Pt、Pd）和非贵金属催化剂（锰铈复合氧化物等）两大类。贵金属催化剂具有起燃温度低、催化活性高的特点，但成本较高且易受硫、氯等元素中毒影响。近年来，稀土改性蜂窝催化剂通过原子分散技术将活性组分负载于蜂窝陶瓷载体，抗中毒性能有显著提升。
催化剂的关键设计参数包括：
载体型式：蜂窝陶瓷载体（堇青石）具有阻力小、比表面积大的优点，是主流选择；
催化剂负载量：贵金属 Pt 活性组分的担载量通常为每升催化剂 0.2-3.5g；
工作温度上限：应低于 700℃，并能承受 900℃ 短时间高温冲击；
设计使用寿命：设计工况下应大于 8500h。
5.2 催化剂中毒的预防措施
催化剂中毒是催化燃烧设备运行中最常见的问题之一，预防措施应从设计和运行两个层面落实：
废气预处理：在进入催化燃烧设备前，通过干式过滤、洗涤等方式去除硫化物、卤化物、有机硅、有机磷等致毒物质；
定期活性检测：定期对催化剂进行活性检查，发现失活应及时更换或再生；
严格控制温度：避免催化剂长时间在高温下运行，定期检查加热元件和温度传感器，确保温度控制稳定；
避免颗粒物堵塞：尽可能减少引入尘埃，预防催化剂孔道堵塞。
六、设备选型、验收与运行维护
6.1 设备选型要点
催化燃烧设备的设计选型应依据 HJ 2027-2013 和 HJ/T 389-2007 两项标准。HJ/T 389-2007 规定了工业有机废气催化净化装置的技术要求和检验方法，适用于处理风量为 50m³/h 至 20000m³/h 的工业废气催化净化装置。
选型时应重点核实以下内容：
催化剂规格与废气组分的匹配性；
换热器的换热面积是否满足热回收效率要求；
蓄热体（RCO）的比热容应高于 750J/(kg·K)，可短时间承受 1200℃ 高温冲击；
换向阀的漏风率应低于 0.2%。
6.2 设计阶段容易忽略的三个问题
问题一：废气波动性未充分考虑。许多设计方案假设废气浓度和流量恒定，但实际生产中废气浓度往往存在周期性波动。设计时应设置足够容积的缓冲罐或均化室，确保进入后续单元的废气浓度均匀稳定。
问题二：热量平衡计算不准确。部分设计方案在 CO 和 RCO 选型时未进行严格的热量平衡计算，导致 CO 设备在低浓度工况下无法自持燃烧，需要持续补充能源；或 RCO 设备在高浓度工况下热量过剩，蓄热体超温。建议设计时按照最不利工况（最低浓度、最低温度）进行热量平衡校核。
问题三：安全联锁的可靠性不足。关键安全联锁（如 LEL 超标、超温、熄火、风机故障）不应依赖于普通的工艺控制系统，而应设立独立的安全仪表系统或采用具有安全完整性等级的继电器回路。这些安全回路应能强制执行安全动作，并定期进行功能测试。
6.3 验收与运行维护要点
工程验收前应进行试运行和性能试验。性能试验的主要内容包括：净化效率测试、系统压降测试、热回收效率测试、安全联锁功能测试等。
运行维护阶段的关键检查项目：
每日检查 LEL 在线检测仪的运行状态和标定有效性；
每周检查阻火器积碳情况并清理；
每月检测催化剂进出口温差，判断催化剂活性是否衰减；
每季度对安全联锁功能进行模拟测试；
每年对催化剂进行一次活性检测，根据检测结果决定是否更换或再生。
七、常见问题 FAQ
Q1：催化燃烧设备的净化效率能达到多少？
HJ 2027-2013 规定催化燃烧装置的净化效率不得低于 97%。实际工程中，在催化剂活性良好、运行温度适宜的条件下，净化效率可以达到 98% 以上。净化效率会随催化剂使用时间的延长而逐渐下降，定期检测和更换催化剂是维持效率的关键。

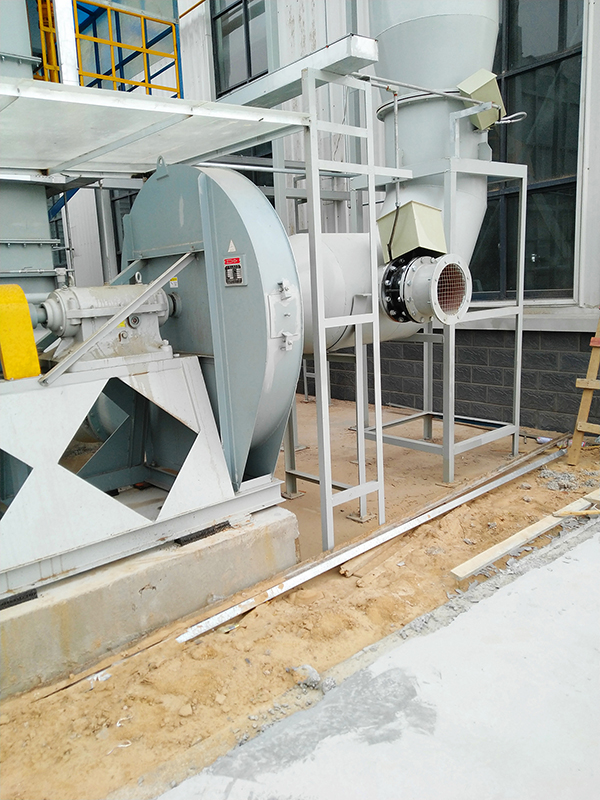

Q2：RCO 和 RTO 应该如何选择？
RCO 的催化反应温度约为 300℃，RTO 的燃烧温度需达到 760℃ 以上。RCO 适用于废气中不含催化剂中毒物质的工况，能耗更低；若废气中含有硫化物、卤化物、有机硅等致毒物质，则应选择 RTO。RCO 的设计压降宜低于 3kPa，RTO 的压降控制要求类似。
Q3：催化燃烧设备对废气浓度有什么要求？
进入催化燃烧装置的废气 VOCs 浓度应低于其爆炸极限下限的 25%，同时应保持浓度稳定，不宜出现较大波动。对于浓度低于自持燃烧所需浓度的废气，通常需要先通过活性炭吸附或沸石转轮进行浓缩处理，将 VOCs 浓度提升后再进入催化燃烧装置。
Q4：催化剂多久需要更换一次？
催化剂的设计使用寿命应大于 8500h。在实际运行中，催化剂寿命受废气组分、运行温度、预处理效果等多种因素影响。建议每年进行一次催化剂活性检测，当催化床进出口温差明显缩小或净化效率下降超过 5% 时，应考虑更换或再生催化剂。
Q5：设计催化燃烧设备需要参考哪些标准？
核心标准包括：HJ 2027-2013《催化燃烧法工业有机废气治理工程技术规范》、HJ/T 389-2007《环境保护产品技术要求 工业有机废气催化净化装置》、GB 50160《石油化工企业设计防火标准》（防爆泄压设计引用）。地方层面可参考各地发布的 VOCs 治理技术指南，如广东省佛山市发布的催化燃烧技术指引。
八、设计规范自查清单
以下清单供设计人员在完成方案后逐项复核：
☐ 废气颗粒物浓度是否低于 10mg/m³？若超标是否设计了过滤预处理？
☐ 废气中是否含有硫化物、卤化物、有机硅、有机磷等致催化剂中毒物质？
☐ 废气 VOCs 浓度是否低于爆炸极限下限的 25%？是否设置了 LEL 在线监测和联锁？
☐ 设计空速是否在 10000-40000h⁻¹ 范围内？
☐ 预热温度是否达到催化剂起燃温度？是否不超过 400℃？
☐ 设计风量是否按照最大废气排放量的 120% 设计？
☐ CO/RCO 工艺路线的选择是否进行了热量平衡计算？
☐ 是否设置了阻火器和泄爆片？泄爆口朝向是否安全？
☐ 电气设备防爆等级是否满足现场要求？接地电阻是否小于 4Ω？
☐ 是否设置了多点温度监测和超温联锁保护？
☐ 设备外表面保温后温度是否低于 60℃？
九、参考标准与文献
HJ 2027-2013《催化燃烧法工业有机废气治理工程技术规范》，生态环境部，2013 年发布，2013 年 7 月 1 日实施
HJ/T 389-2007《环境保护产品技术要求 工业有机废气催化净化装置》，原国家环境保护总局，2007 年发布
GB 50160《石油化工企业设计防火标准》（防爆泄压设计引用）
GB 50019《工业建筑供暖通风与空气调节设计规范》（废气收集系统设计引用）
GB 20101《涂装作业安全规程 有机废气净化装置安全技术规定》
广东省佛山市生态环境局.《催化燃烧法工业有机废气治理技术指引》
上海市生态环境局.《挥发性有机物治理设施设计规范》（7.6 节 燃烧装置设计参数）
恒州诚思（YH Research）. 催化式 VOC 废气处理设备市场占有率分析报告. 2025 年
术语表
空速：单位时间内通过单位体积催化剂的废气体积流量，单位为 h⁻¹，反映废气与催化剂的接触时间。
起燃温度：催化剂作用下，废气中有机物开始发生氧化反应的最低温度。
爆炸极限下限（LEL）：可燃气体或蒸气在空气中能够发生爆炸的最低体积浓度。
蓄热式催化燃烧（RCO）：在催化燃烧基础上增加蓄热陶瓷蓄热/放热环节，提高热量回收效率。
催化剂中毒：废气中的某些物质与催化剂活性组分发生反应或覆盖活性位点，导致催化剂活性下降或丧失。
压降：废气通过设备（如催化剂床层、蓄热体）后产生的压力损失，单位为 kPa。
本文数据截止日期：2026 年 2 月。所引用标准以现行有效版本为准，建议每 12 个月复核一次标准更新情况。
